HMC1053, магниторезистивный 3-х осевой датчик, производитель Honeywell

Магниторезистивные датчики состоят из 4-элементного моста Уитстона. Основное применение - недорогие измерители слабого магнитного поля: компасы, магнетометры.

HMC105x Datasheet

Магниторезистивные датчики HCM1051 (1 ось), HCM1052 (2 оси), HCM1053 (3 оси) состоят из 4-элементного моста Уинстона. Основное применение - недорогие измерители слабого магнитного поля: компасы, магнетометры.

Диапазон измеряемых полей ± 6 Гс. При напряжении питания 5В чувствительность - 120 мкГс.

После воздействия сильных магнитных полей и для повышения точности измерения необходимо периодически восстанавливать характеристики датчика с помощью специальной цепи сброса/установки. Встроенная цепь смещения позволяет создать "дополнительное" или "компенсирующее" магнитное поле для датчика. С её помощью можно калибровать магнитные датчики, повышать точность измерений и компенсировать постоянную составляющую.

На базе микросхемы HMC1053 был изготовлен датчик для круглосуточного мониторинга магнитной обстановки в помещении лаборатории при проведении исследований изменения физико-химических свойств высоко разбавленных водных растворов. (А.И. Коновалов "Наноассоциаты - территория непознанного" Наука в России. 1/2014)

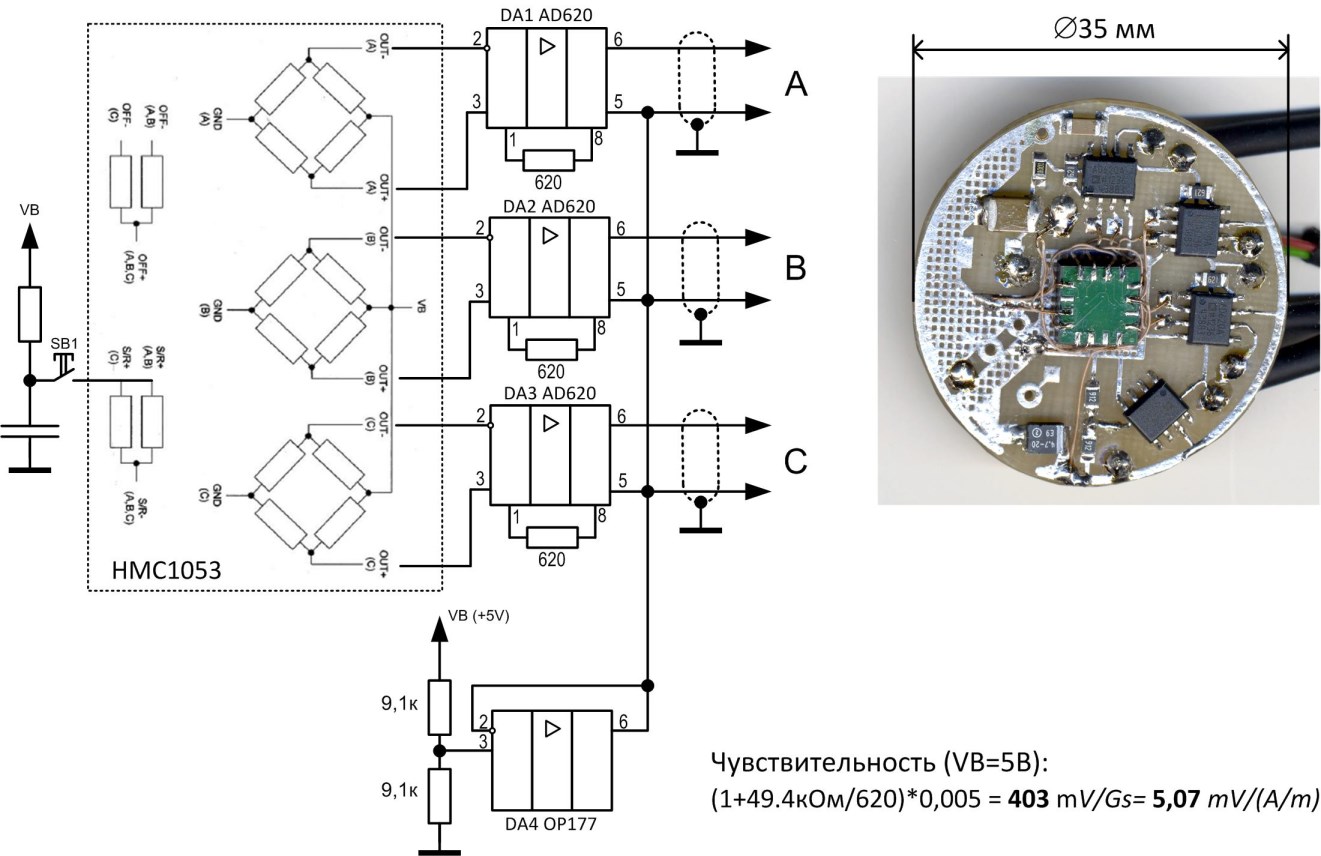

Рис.1 Принципиальная схема и конструктивное исполнения датчика магнитного поля на базе HMC1053.

• Динамический диапазон – ± 220 А/м;
• Чувствительность по напряжению – 5,07 мВ/(A/м);
• Чувствительность ограниченная шумами – 0.15 А/м;
• Количество осей – 3.

• Регистрируемые параметры:

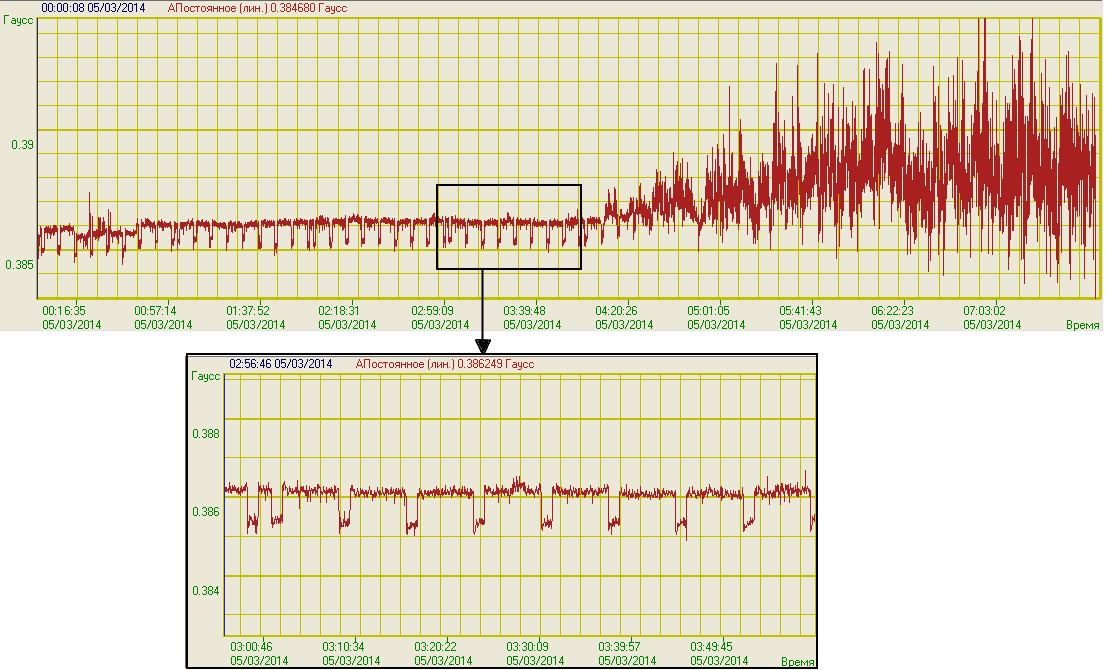

• Постоянная составляющая напряжённости магнитного поля по осям X, Y, Z;

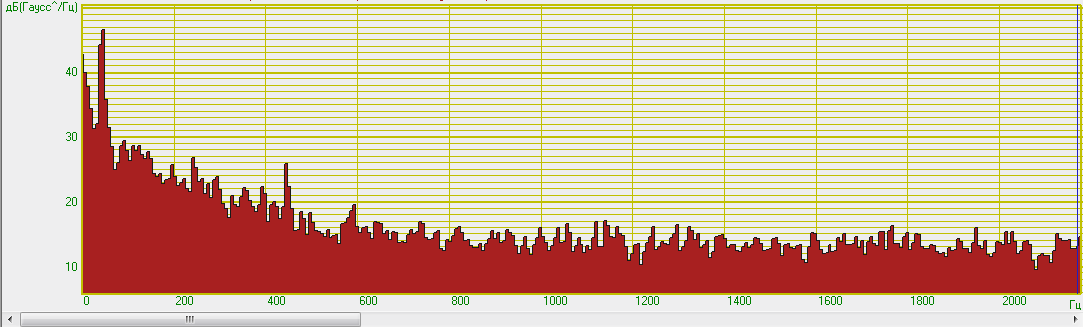

• Амплитудное значение переменной составляющей напряжённости магнитного поля по осям X, Y, Z;
• Минимальный период регистрации (усреднения) параметров – 0,1 сек;
• Скорость записи на диск (период 0.1 сек.) – 2 Мбайт/час/параметр.
