Удлинитель ИК ДУ

Удлинитель ИК ДУ

Удлинитель инфракрасного дистанционного управления (ИК ДУ) для управления спутниковым тюнером, установленном в соседнем помещении.

Удлинитель инфракрасного дистанционного управления (ИК ДУ) для управления спутниковым тюнером, установленном в соседнем помещении.

На плате этого устройства нет приёмника ИК сигнала, ему не нужны корпус и отдельный блок питания. Интегральные модули ИК приёмников и дежурное питание +5 В имеются во всех современных телевизорах, музыкальных центрах, DVD проигрывателях и др. Данное устройство предназначено для установки в один из перечисленных агрегатов. При этом оно не мешает работе агрегата в штатном режиме.

Обычно ИК модуль выполнен в трёх выводным корпусе (питание, выход, общий). Чаще всего выходной сигнал и питание можно снять прямо с него. Чем "древнее" аппарат, тем выше такая вероятность. Кроме того, старый агрегат можно вскрыть со спокойной совестью, т.к. гарантийный срок на него давно прошёл.

В моём случае, плата этого устройства была подключена к ИК-приёмнику видеомагнитофона, единственной функцией которого осталось - служить антенным усилителем и RF модулятором аудио-видео сигналов в домашней телевизионной сети.

Синал ИК ДУ представляет из себя пачку информационных импульсов, модулированных с частотой ~37 кГц.  На выходе ИК приёмника присутствуют только демодулированные информационные прямоугольные импульсы. Для того, чтобы транслировать сигнал ДУ, принятый ИК приёмником, его необходимо снова модулировать, указанной частотой.

Схема устройства приведена на Рис. 1. По сути, микроконтроллер выполняет роль генератора частоты, включаемого сигналом REMOTE, который снимается с выхода ИК приёмника. Различные ИК приёмники могут формировать или прямой, или инверсный выходной сигнал. Для выбора полярности сигнала REMOTE служит перемычка Х1 (см. диаграмму на Рис. 2). Светодиод Green служит для индикации приёма ИК сигнала. Если при подключении "удлинителя" этот диод горит постоянно, то необходимо установить перемычку Х1. Опрос перемычки осуществляется один раз при включении устройства.

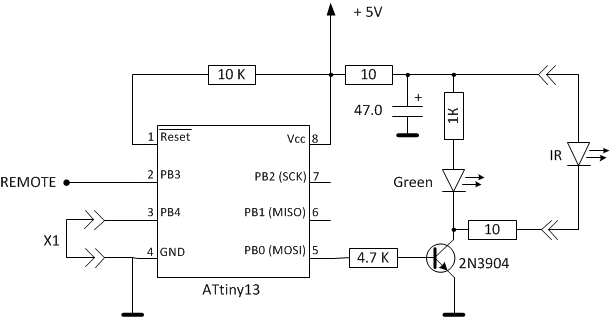

Рис. 1 Принципиальная электрическая схема "Удлинителя IR RC".

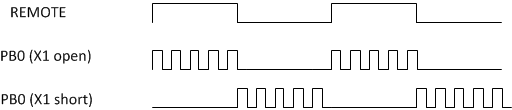

Рис.2 Условная диаграмма выходного сигнала.

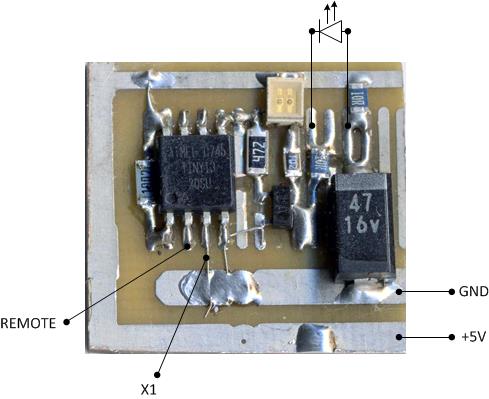

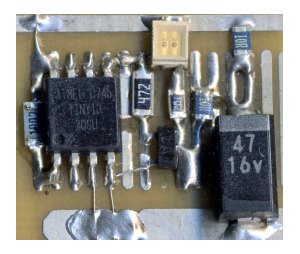

Рис. 3 Монтаж на макетной плате.


Файл проекта АВ для "Удлинителя IR RC".

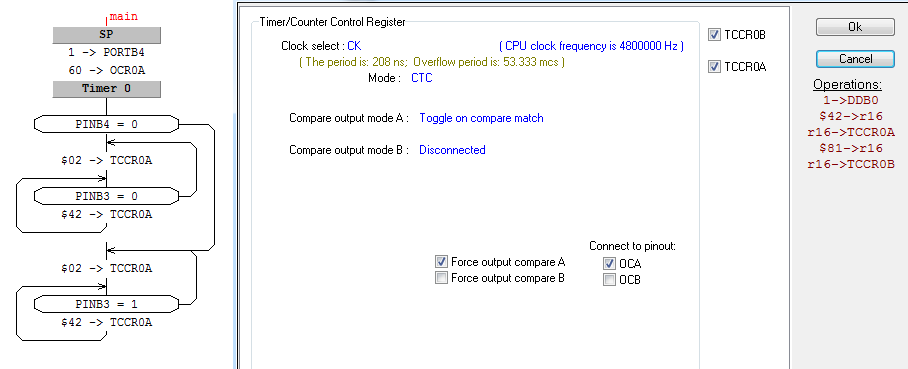

Рис. 4 Программа-алгоритм IR RC.
