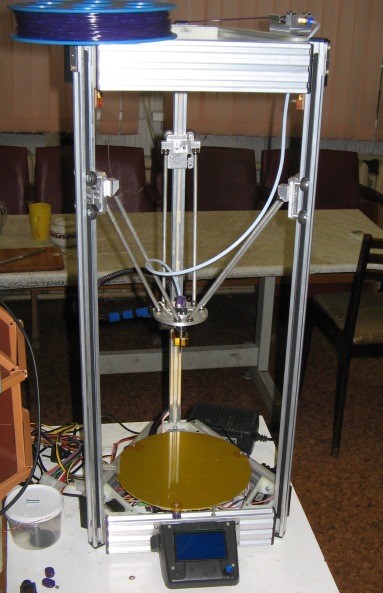

Общий вид и особенности



  • За основу взяты размеры конструкции Kossel.
  • Каркас собран из алюминиевого профиля 20х20 с V-образным пазом.
  • Вертикальные стойки одновременно являются направляющими для кареток с роликами mini POM Dual V slot Delrin
  • Приводные зубчатые ремни GT2 спрятаны в пазы профилей.
  • Шарниры диагоналей магнитные.


Комплектующие

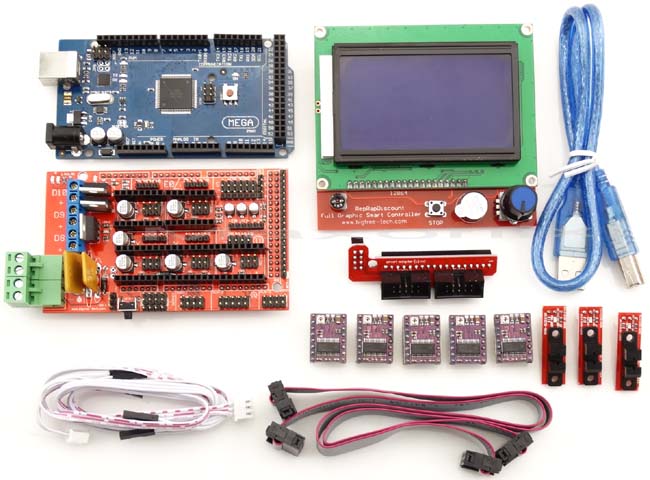

3D Printer Mega 2560 & RepRap RAMPS 1.4 & DRV8825 Driver +endstop +LCD 12864

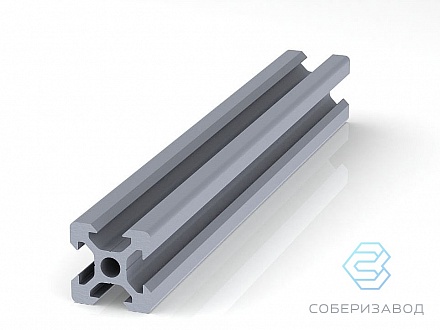

   Профиль конструкционный 20 х 20 х 750  -  3 шт.

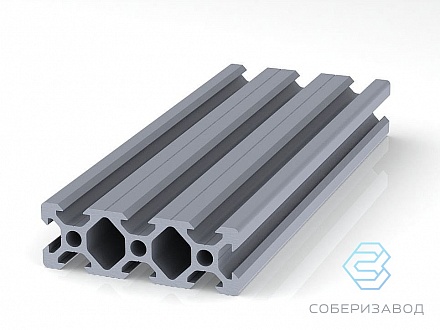

   Профиль конструкционный 20 х 60 х 250  -  6 шт.

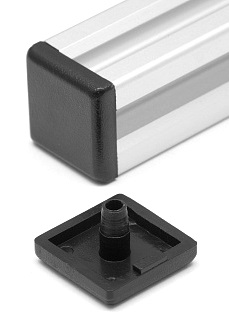

          Заглушка торцевая 20 х 20, H17  -  6 шт.
      Заглушка торцевая 20 х 60, H27  -  12 шт.
        Т-гайка М4, паз 6, H29  -  50 шт.

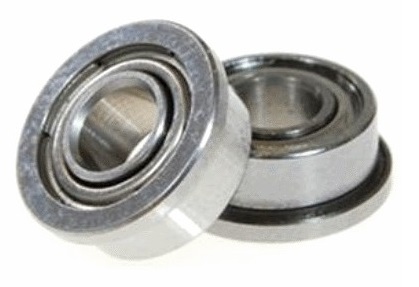

        Фланцевый радиальный подшипник F623ZZ  -  6 шт.
       Ремень GT2-6мм - 5м
      GT2 Timing Pulley 16teeth for GT2 6mm - 3 шт.

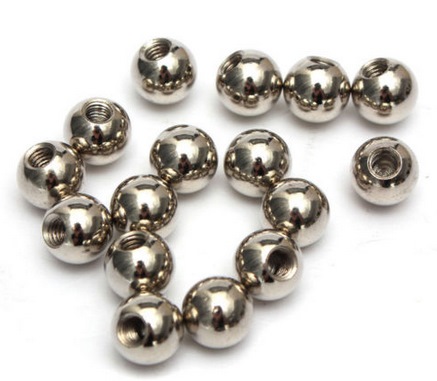

      Стальные шары (∅10mm M4) - 12 шт.
      M4 x 20mm - 12 шт.

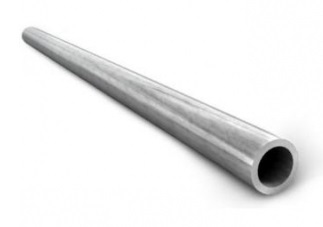

      Дюралюминиевая трубка (∅6 x 225mm) - 6 шт.

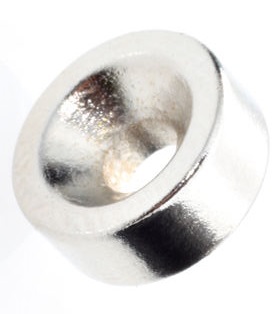

      Strong Round Magnet (∅12 x 5mm) - 12 шт.

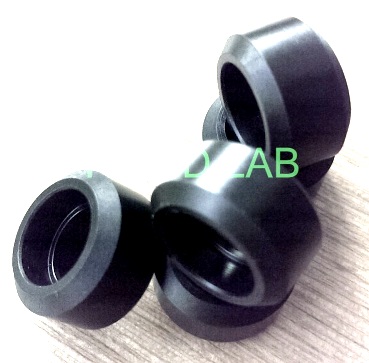

         V-ролики POM - 12 шт.
        Шарикоподшипники MR105-2RS 5x10x4 мм  - 24 шт.

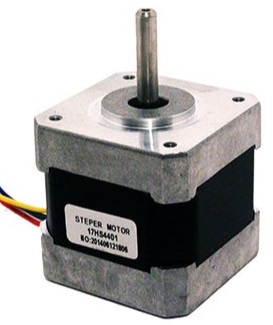

         Шаговый двигатель 17HS4401 - 3 шт.
         MKIV J-Head Hot End 0.4mm nozzle 1.75mm filamnet
     Нагревательный столик алюминиевый 220mm
